图样的设计与绘制

（1)标准依据
在设计与绘制施工图样时，设计人员应该遵守相应的国家标准和（或）行业标准，例如机械制图标准、电气制图标准、有关的材料标准等；在产品的防爆结构和安全性能方面，应该遵守现行的国家防爆标准GB 3836《爆炸性环境》（系列）和（或）行业防爆标准的相应规定。
当没有相应的国家防爆标准时，设计人员可以采用国际电工委员会（IEC)出版物第IEC60079号《爆炸性环境》（系列）的相应部分。
（2)方案设计
在防爆电气设备设计时，相关人员应该首先确定即将设计的设备的设计方案。此时人们应该注意：
①了解和掌握设备预期使用的环境，包括爆炸性危险场所的区域、存在可燃性气体的种类。
②确定设备的防爆型式、防爆级别、温度组别和设备保护级别。
③确定设备的外壳防护等级。
④确定设备所用的结构材料和电工材料。
⑤确定设备电气引入和电气输出的电缆引入装置的位置和数量。有一些设备只有电气（电源）引入而没有电气输出，例如灯具；有一些设备既有电气引入又有电气输出，例如电气控制设备。对于后一种情况，人们还应该知道，控制是“本地”控制还是“远程”控制；或者，既有“本地”控制还有“远程”控制。所有这些情况都涉及电缆引入装置的位置和数量。
⑥确定设备的接地（双重接地）和等电位联结。

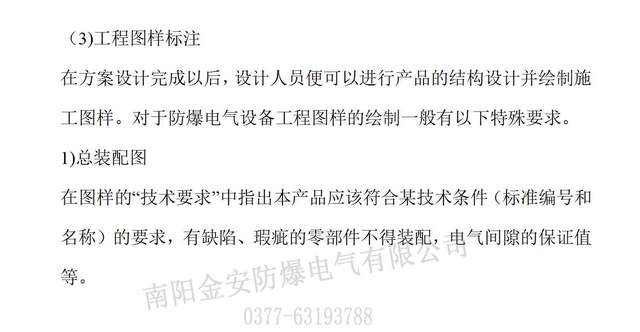

在图样的“标题栏”中指出总装配图中假若采用其他防爆单元时这些防爆单元的供应商、型号、防爆合格证编号。

在图样的图面中表示出防爆标志、铭牌（和标志牌、使用说明牌）、防爆结构的剖面图及相关的参数值（多处同样防爆结构允许只表示一处）。
2)零件图
在图样的“技术要求”中指出未注公差尺寸的极限偏差应该符合国家标准 GB/T 1804-2000《一般公差 未注公差的线性和角度尺寸的公差》规定的中等等级；铸件和焊接件的时效处理。
在图样的“标题栏”中指出材料名称及材质（或代号）。
在图样的图面中标示出有公差要求的尺寸的公差值。
上述的这些方面是人们在设计时必须考虑的，只有这样才能设计、制造出符合实际应用的防爆电气设备。
除了上述与防爆安全性能有关的设计要点外，设计人员还应该遵循普通电工产品的设计原则和设计要求。
